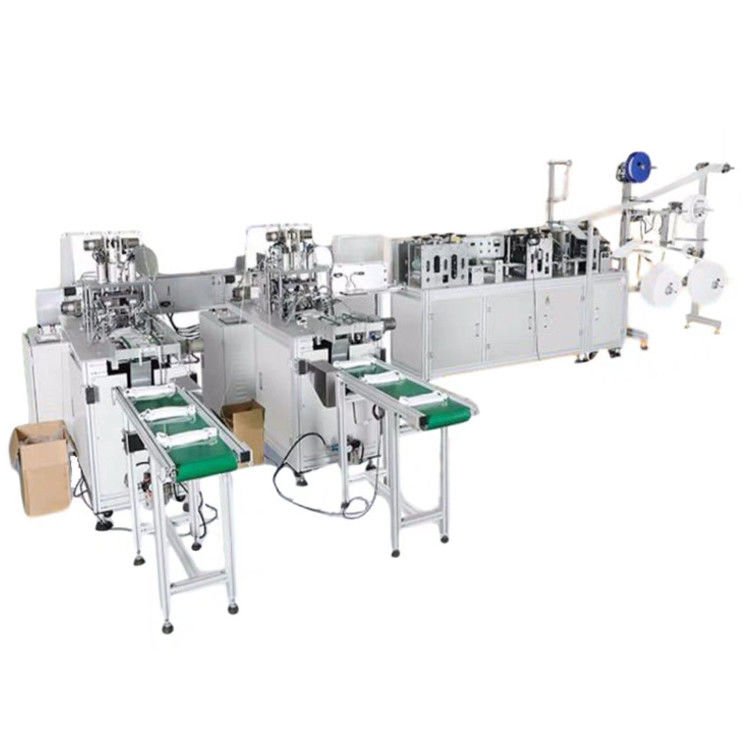

Máy làm mặt nạ Earloop hoàn toàn tự động

Máy làm mặt nạ Earloop hoàn toàn tự động

1. Giới thiệu

Máy này chủ yếu được sử dụng để tự động hình thành mặt nạ phẳng.Tháo cuộn vải toàn bộ, tự động gấp và bọc lại;tháo cuộn toàn bộ dải cao su, cắt theo chiều dài cố định rồi cho vào vải bọc;cả hai mặt được niêm phong bằng máy hàn siêu âm;sau đó cắt thành hình;gửi mặt nạ đến các trạm hàn vành đai tai.Sau đó thu thập mặt nạ hoàn thành bằng máy cán.

CHI TIẾT SẢN PHẨM

1. Động cơ PLC của Mitsubishi:
Kiểm soát chính xác máy móc mặt nạ hoặc xử lý bằng đầu vào / đầu ra kỹ thuật số hoặc analog.

2. Xi lanh SMC:
Truyền động cho máy chuyển động tịnh tiến tuyến tính, chuyển động xoay và xoay, tiết kiệm nhân lực.

3. Khuôn hợp kim titan:
Chịu nhiệt độ cao, độ cứng mạnh, chống ăn mòn tốt, tuổi thọ dài.

4. Van điện từ SMC:
Ngăn chặn rò rỉ van điện từ, kiểm soát rò rỉ dễ dàng, cải thiện hiệu suất an toàn.

5. Thiết bị hàn dái tai:
Hệ thống siêu âm để hoàn thành mặt nạ hàn vành tai, căn chỉnh chính xác và hiệu quả cao..

6. Bảng điều khiển:
Thiết kế nhân văn, dễ vận hành chính xác.

7. Thiết bị truyền dẫn:
Được sử dụng để truyền đạt thành phẩm, hiệu quả cao và nhanh chóng, tiết kiệm thời gian và lao động.

Cài đặt và cấu hình

(1) Kích thước: 6800mm (L) × 3600mm (W) × 1900mm (H) (Thay đổi nhỏ về kích thước thực tế);

(2) Trọng lượng: ≤2100kg, tải trọng mặt đất> 300kg / M²;

(3) Công suất: 220 VAC ± 5%, 50z, công suất định mức 11kW;

(4) Nén khí: 0,5 ~ 0,7MPa, tốc độ dòng chảy, 300L / phút;

(5) Môi trường: Nhiệt độ 10 ~ 35oC, độ ẩm -35% HR, Không khí dễ cháy hoặc ăn mòn, không bụi (độ sạch không dưới 100000).

 2. Cấu trúc chính

3. Vật liệu áp dụng và thông số kỹ thuật

3.1 Vật liệu áp dụng

3.2 Thông số kỹ thuật của mặt nạ

Tiêu chuẩn: 175 * 90mm (vải không dệt không quá 3 lớp, tùy theo sản phẩm thực tế)

4. Thông số kỹ thuật
